Selam! Bir Mn - Zn Ferrit Çekirdek tedarikçisi olarak, bu çekirdeklerin mikro yapısının özellikleri üzerinde nasıl büyük bir etkiye sahip olabileceğini ilk elden gördüm. Bu blog yazısında mikro yapı ile Mn - Zn Ferrit Çekirdeğinin özellikleri arasındaki ilişkiyi ve bunun sizin için neden önemli olduğunu anlatacağım.
Mn - Zn Ferrit Çekirdeğini Anlamak
Öncelikle Mn – Zn Ferrit Çekirdeğinin ne olduğuna hızlıca değinelim. Mn - Zn ferrit yumuşak manyetik bir malzeme türüdür. Manganez (Mn), çinko (Zn) ve demir (Fe) oksitlerden oluşur. Bu çekirdekler, transformatörler, indüktörler ve elektromanyetik girişim (EMI) filtreleri gibi çeşitli elektrik ve elektronik uygulamalarda son derece popülerdir. Yaygın kullanımlarının nedeni, yüksek manyetik geçirgenlik, düşük zorlayıcılık ve iyi elektriksel direnç gibi mükemmel manyetik özellikleridir.
Mikroyapının Rolü
Mn - Zn Ferrit Çekirdeğin mikro yapısı, tanelerinin, tane sınırlarının ve mevcut ikincil fazların düzenine ve özelliklerine atıfta bulunur. Ve oğlum, çekirdeğin performansında büyük bir fark yaratıyor mu?
Tane Boyutu
Mn - Zn ferrit mikroyapısındaki tanelerin boyutu önemli bir faktördür. Genellikle daha küçük tane boyutları daha yüksek dirence yol açar. Bu neden önemli? Daha yüksek bir direnç, çekirdekteki girdap akımı kayıplarını azaltmaya yardımcı olur. Girdap akımları, değişen bir manyetik alana maruz kaldığında çekirdekte indüklenen rahatsız edici dolaşım akımlarıdır. Bu akımlar ısınmaya ve enerji kayıplarına neden olabilir ve bu da elektrikli cihazınızın verimliliği açısından kötü bir haberdir.
Daha küçük tanelere sahip bir Mn - Zn Ferrit Çekirdeğe sahip olduğunuzda, girdap akımlarının yolları daha kısıtlıdır. Bu, arabayı büyük, açık bir otoyol yerine küçük sokaklardan oluşan bir labirentte sürmeye çalışmak gibi bir şey. Girdap akımlarının akışı daha zor olduğundan kayıplar en aza indirilir.
Öte yandan, daha büyük tane boyutları daha yüksek manyetik geçirgenliğe neden olabilir. Manyetik geçirgenlik, bir malzemenin ne kadar kolay mıknatıslanabileceğinin bir ölçüsüdür. Yüksek geçirgenliğe sahip bir çekirdek daha fazla manyetik enerji depolayabilir; bu, bazı güç transformatörlerinde olduğu gibi güçlü manyetik alanlara ihtiyaç duyduğunuz uygulamalar için idealdir.
Tane Sınırları
Tane sınırları, mikro yapıdaki bitişik taneler arasındaki arayüzlerdir. Mn - Zn Ferrit Çekirdeğin manyetik ve elektriksel özelliklerinin belirlenmesinde çok önemli bir rol oynarlar.
Temiz ve iyi tanımlanmış tane sınırları, manyetik alan duvar hareketini artırabilir. Manyetik alanlar, malzeme içindeki manyetik momentlerin aynı yönde hizalandığı küçük bölgeler gibidir. Harici bir manyetik alan uyguladığınızda, bu alan duvarları, manyetik momentlerin çoğunu alanla hizalamak için hareket ederek çekirdeğin genel mıknatıslanmasını artırır.
Bununla birlikte, tane sınırlarında yabancı maddeler veya kusurlar varsa, bunlar alan duvarının hareketine engel teşkil edebilir. Bu, çekirdeğin manyetikliğini gidermek için gereken manyetik alan miktarı olan zorlayıcılığın artmasına neden olabilir. Daha yüksek bir zorlayıcılık, çekirdeğin mıknatıslanma durumunu değiştirmek için daha fazla enerjiye ihtiyaç duyulduğu anlamına gelir ve bu da daha yüksek enerji kayıplarına neden olur.
İkincil Aşamalar
Bazen Mn - Zn Ferrit Çekirdek mikro yapısında ikincil fazlar mevcut olabilir. Bu ikincil fazlar, ham maddelerdeki yabancı maddelerden veya uygun olmayan işleme koşullarından dolayı oluşabilir.
Bazı ikincil fazlar çekirdeğin özellikleri üzerinde olumsuz bir etkiye sahip olabilir. Örneğin manyetik olmayan ikincil fazlar varsa bunlar malzemenin manyetik sürekliliğini bozabilir. Bu, manyetik geçirgenliğin azalmasına ve manyetik kayıpların artmasına neden olabilir.
Öte yandan, bazı durumlarda, belirli özellikleri iyileştirmek için belirli ikincil aşamalar kasıtlı olarak tanıtılabilir. Örneğin, belirli oksitlerin küçük miktarlarının eklenmesi, tane büyümesinin kontrol edilmesine ve çekirdeğin elektriksel direncinin arttırılmasına yardımcı olabilir.
Mikro Yapı Belirli Özellikleri Nasıl Etkiler?
Manyetik Özellikler
Daha önce de belirtildiği gibi, mikro yapının manyetik geçirgenlik ve zorlayıcılık üzerinde doğrudan etkisi vardır. Uygun tane boyutuna ve temiz tanecik sınırlarına sahip, iyi kontrol edilen bir mikro yapı, yüksek manyetik geçirgenlik ve düşük zorlayıcılık ile sonuçlanabilir. Bu, yüksek frekanslı transformatörler gibi verimli enerji aktarımına ve düşük manyetik kayıplara ihtiyaç duyduğunuz uygulamalar için idealdir.
Mn - Zn Ferrit Çekirdeğin manyetik doygunluğu da mikro yapıdan etkilenir. Manyetik doyum, malzemenin artan bir dış manyetik alan tarafından artık daha fazla mıknatıslanamayacağı noktadır. Düzgün ve ince taneli bir mikro yapı, daha yüksek bir manyetik doygunluğun elde edilmesine yardımcı olabilir ve çekirdeğin doygunluk olmadan daha büyük manyetik akıları işlemesine olanak tanır.
Elektriksel Özellikler
Mn - Zn Ferrit Çekirdeğin elektriksel direnci mikro yapısıyla yakından ilgilidir. Tartıştığımız gibi, daha küçük tane boyutları ve temiz tane sınırları genellikle daha yüksek dirence yol açar. Özellikle yüksek frekanslarda girdap akımı kayıplarını azaltmak için yüksek direnç gereklidir.
Çekirdeğin dielektrik sabiti ve dielektrik kaybı gibi dielektrik özellikleri de mikro yapıdan etkilenebilir. Bu özellikler, devrenin genel performansını etkileyebileceğinden, çekirdeğin diğer elektrikli bileşenlerle birlikte kullanıldığı uygulamalarda önemlidir.
Termal Özellikler
Mikro yapı, Mn - Zn Ferrit Çekirdeğin termal iletkenliğini etkileyebilir. Daha düzgün ve yoğun bir mikro yapı, daha iyi ısı transfer yolları sağlayarak çekirdeğin ısıyı daha etkili bir şekilde dağıtmasına olanak tanır. Aşırı ısı, çekirdeğin manyetik ve elektriksel özelliklerini bozabileceğinden ve hatta bileşen arızasına yol açabileceğinden, yüksek güçlü uygulamalarda bu çok önemlidir.
Mn - Zn Ferrit Çekirdeklerimiz
Şirketimizde yüksek kaliteli Mn - Zn Ferrit Çekirdekleri üretmek için mikro yapıyı kontrol etmenin öneminin bilincindeyiz. Çekirdeklerimizin çeşitli uygulamalar için en uygun mikro yapıya sahip olmasını sağlamak amacıyla gelişmiş üretim süreçleri ve sıkı kalite kontrol önlemleri kullanıyoruz.

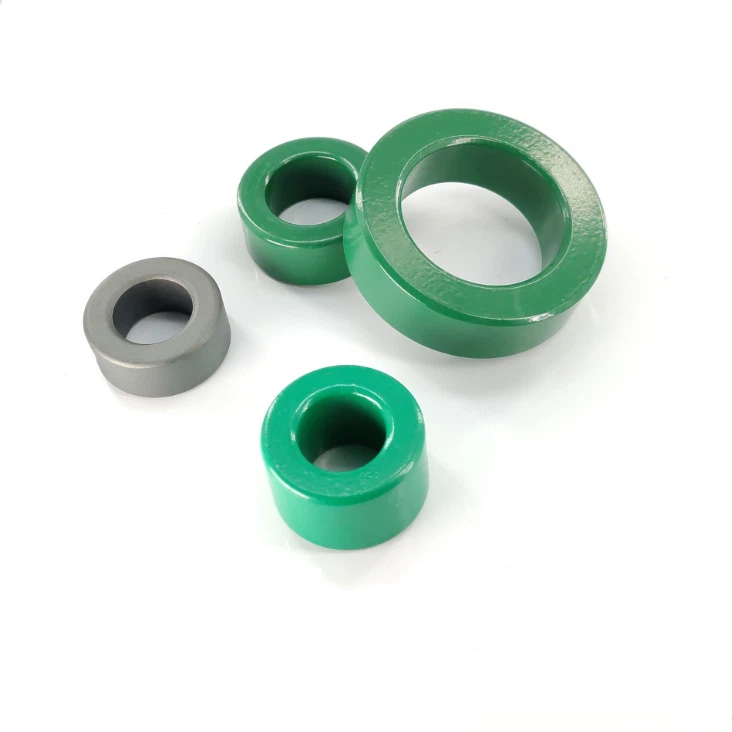

BizimMnZn Ferrit Toroid ÇekirdeğiMükemmel manyetik özellikler ve düşük kayıplar sağlamak için dikkatle kontrol edilen bir mikro yapı ile tasarlanmıştır. İster güç kaynağı ister iletişim cihazı için ihtiyacınız olsun, toroid çekirdeklerimiz ihtiyaçlarınızı karşılayabilir.
Biz de sunuyoruzMn - zn Ferrit Çekirdek Mıknatısıiyi tanımlanmış bir mikro yapıya sahiptir. Bu mıknatıslar endüstriyel ekipmanlardan tüketici elektroniğine kadar geniş bir uygulama yelpazesi için uygundur. Ve eğer güvenilir bir yer arıyorsanızMn - zn Ferrit Çekirdek Mıknatısı, seni koruduk.
Neden Mn - Zn Ferrit Çekirdeklerimizi Seçmelisiniz?
- Yüksek Kaliteli Malzemeler: Çekirdeklerimizin tutarlılığını ve güvenilirliğini sağlamak için yalnızca en iyi hammaddeleri kullanıyoruz.
- İleri Üretim: Son teknolojiye sahip üretim tesislerimiz, mikro yapı üzerinde hassas kontrole sahip maçalar üretmemize olanak sağlar.
- Özelleştirme: Çekirdeklerimizi boyut, şekil veya manyetik özelliklerle ilgili özel gereksinimlerinizi karşılayacak şekilde özelleştirebiliriz.
- Teknik Destek: Uzman ekibimiz, uygulamanız için en iyi çekirdek konusunda size teknik destek ve tavsiyeler sağlamaya her zaman hazırdır.
Satın Alma İçin Bize Ulaşın
Mn - Zn Ferrit Çekirdeklerimizle ilgileniyorsanız bizimle iletişime geçmekten çekinmeyin. İhtiyaçlarınızı tartışmaktan, örnekler vermekten ve rekabetçi fiyatlar sunmaktan çok mutluyuz. İster küçük ölçekli bir üretici, ister büyük ölçekli bir kuruluş olun, projeleriniz için doğru çekirdekleri almanızı sağlamak üzere sizinle birlikte çalışabiliriz.
